令和7年度　第1回　工事担任者　総合通信　理論　過去問解説　第7問

1

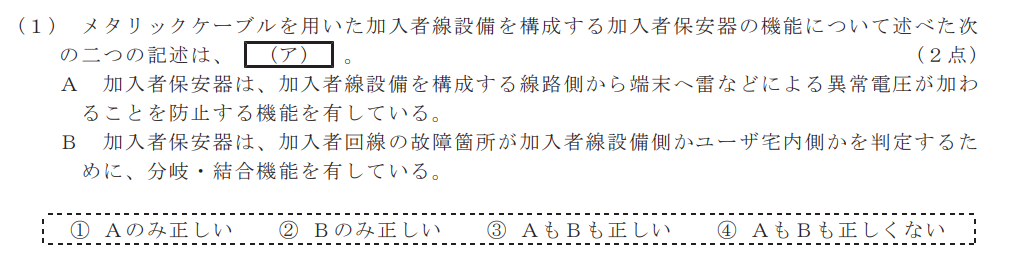

A　正しい
加入者保安器の最も基本的かつ重要な役割は、「雷サージ（異常電圧・電流）からの保護」です。
屋外の電柱から引き込まれた通信線に雷が落ちた際、その高い電圧が家の中の電話機やPCに直接流れると、機器が壊れたり火災の原因になったりします。
保安器は、この異常電圧を地面に逃がす（避雷器機能）ことで、宅内機器を保護します。

B　誤り
故障箇所の切り分け（宅内か外線か）を判定するために必要なのは、分岐・結合機能ではなく「切り分け試験（試験用プラグの差し込み）」などの機能です。
また、一般的に「分岐・結合機能」という言葉は、xDSLなどの通信で信号を分ける「スプリッタ」などを指す際に使われることがありますが、保安器の主目的ではありません。

4

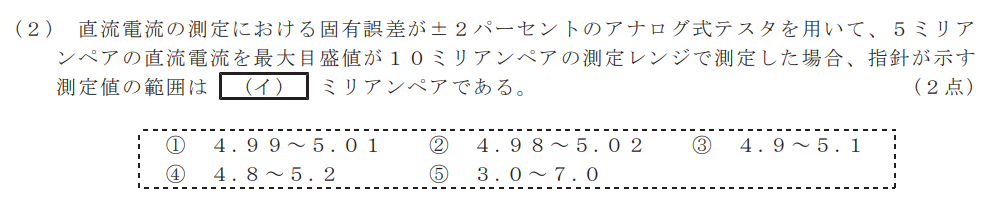

アナログ式の測定器における誤差の計算は、測定している値に対してではなく、最大目盛値（フルスケール）に対して計算します。

このテスタが持つ「誤差の幅」を計算すると以下のようになります。

$10 \text{ mA} \times 0.02 (\pm 2\%) = \pm 0.2 \text{ mA}$

つまり、

最小値：$5 \text{ mA} – 0.2 \text{ mA} = 4.8 \text{ mA}$

最大値：$5 \text{ mA} + 0.2 \text{ mA} = 5.2 \text{ mA}$

となります。

4

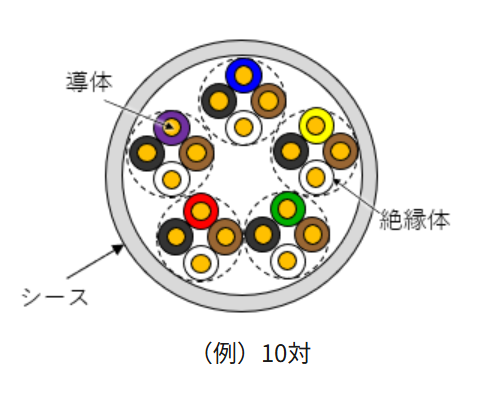

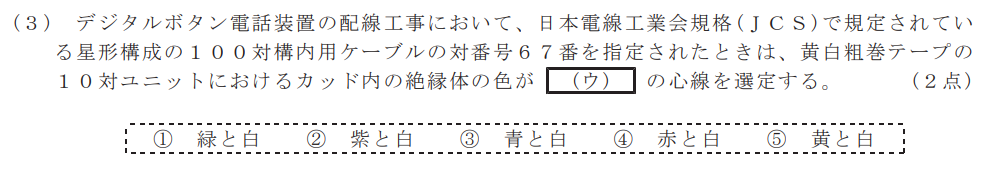

10対ユニット（20芯）の中では、1ユニットあたり10個の「対（ペア）」があります。

対①：青、白

対②：茶、黒

対③：黄、白

対④：茶、黒

対⑤：緑、白

対⑥：茶、黒

対⑦：赤、白

対⑧：茶、黒

対⑨：紫、白

対⑩：茶、黒

この繰り返しなので、67番は対⑦の赤、白になります。

1

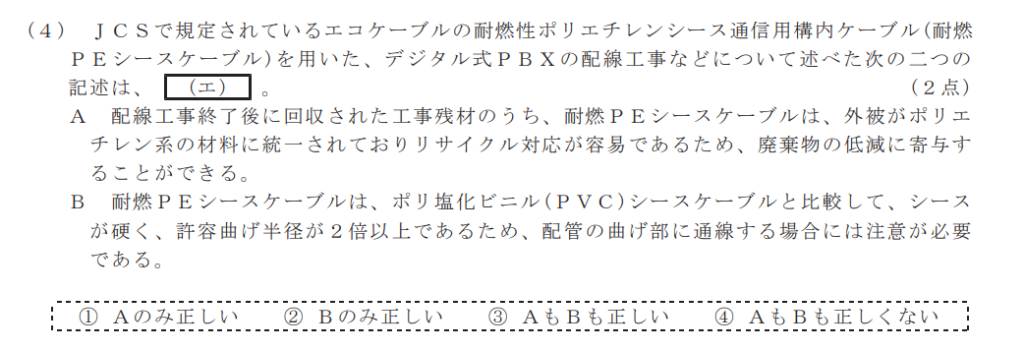

A　正しい
外皮（シース）にポリエチレン系の材料を使用しており、ハロゲンや鉛などの有害物質を含まないため、リサイクルが容易です。
燃焼時にダイオキシンなどの有害ガスや、腐食性ガス（塩化水素など）が発生しないため、環境負荷の低減に大きく寄与します。

B　誤り
エコケーブル（耐燃PE）と従来のPVCケーブルを比較した場合、外径に対する許容曲げ半径の倍率は、どちらも同じ「外径の6倍以上」（単心や多心などの条件によりますが）と規定されていることがほとんどです。

2

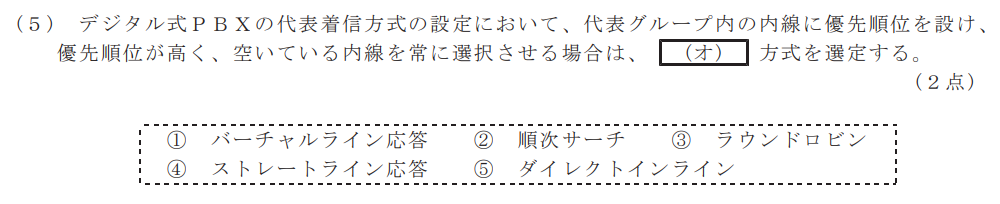

順次サーチ（順次選択）方式は、着信があった際に「常に1番目の電話機からチェックし、話し中なら2番目、2番目も話し中なら3番目……」というように、決まった順番（優先順位）で空きを探す仕組みです。

特定の端末に負荷が集中しますが、受付窓口などで「ベテランの人に優先的に繋ぎたい」場合などに使われます。

他の選択肢は以下のとおりです。

① バーチャルライン応答：物理的な回線ではなく、論理的な番号（仮想回線）で着信を受ける仕組みです。

③ ラウンドロビン：前回着信した端末の「次」から探し始めます。着信をグループ内で均等に分散させたい（公平にしたい）場合に適しています。

④ ストレートライン応答：着信を直接特定の内線へつなぐ方式です。

⑤ ダイレクトインライン：外部からの電話（外線）が、電話交換機（PBX）の交換台を経由せず、直接内線電話機に繋がる電話着信方式です。
