令和7年度　第1回　工事担任者　総合通信　理論　過去問解説　第8問

4

ISDN基本ユーザ・網インタフェースにおいて、ポイント・ツー・ポイント構成の場合の延長接続コードの制限値は、25メートルです。

1対1のため、バス構成よりも長いコードの使用が認められています。

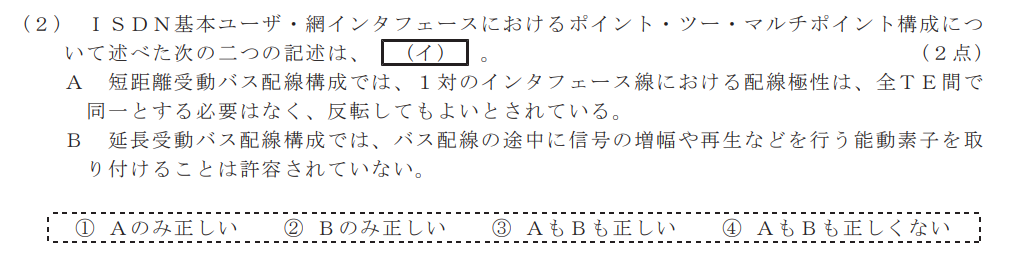

2

A　誤り
ISDN基本ユーザ・網インタフェースのバス配線において、極性（プラスとマイナスのようなもの）は全TE（端末）間で統一されていなければなりません。極性がバラバラだと、信号が正しく伝送されず通信エラーの原因となります。

B　正しい
「受動バス（パッシブバス）」という名前の通り、DSUから各端末までのバス配線は、コネクタやケーブルなどの「受動部品」のみで構成されるのがルールです。
途中にリピーターやアンプなどの電源を必要とする「能動素子」を挟むことは認められていません。

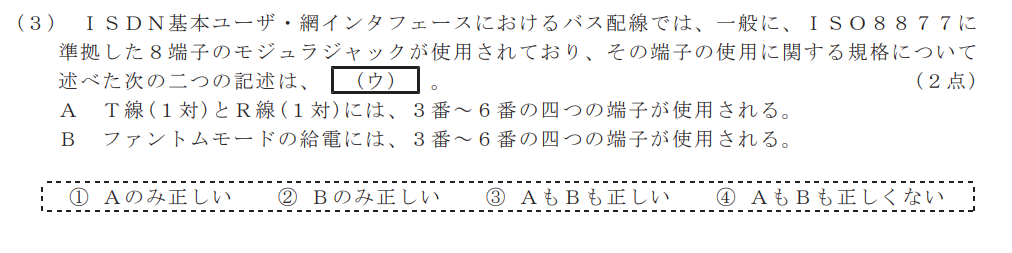

3

A　正しい
ISDNの通信線は、送信（Transmit）と受信（Receive）でそれぞれ1対（2本）ずつ、合計4本を使用します。
3番・6番：送信（または受信）のペア
4番・5番：受信（または送信）のペア
このように、3番〜6番の計4端子が通信用として割り当てられています。

B　正しい
ISDNでは、通信用の信号線の中に直流電流を重畳させて、DSUから端末（TE）へ電力を送る仕組みがあります。これを「ファントム給電（ファントムモード）」と呼びます。
この給電も、通信で使用している3番〜6番の端子をそのまま利用して行われます。通信信号を邪魔せずに、同じ線で電気も送るという効率的な仕組みです。

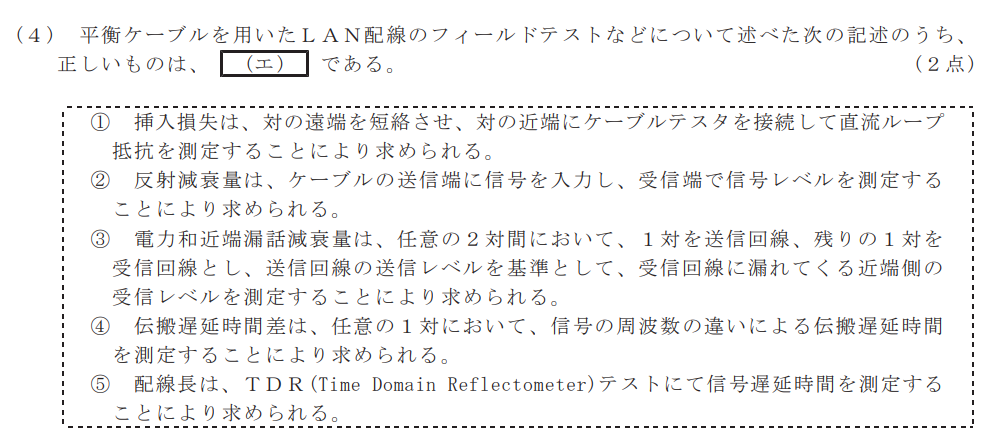

5

① 誤り
挿入損失は、信号がケーブルを通る際にどれだけ弱くなったか（衰弱）を示す値です。
「直流ループ抵抗」を測っても挿入損失は分かりません。
正しい測定法は、送信端から特定の周波数の信号を送り、受信端でどれだけレベルが低下したかを測定します。

② 誤り
反射減衰量は、ケーブルのインピーダンス不整合などによって信号が戻ってきてしまう度合いを示します。
「受信端で信号レベルを測定」するのは挿入損失の測り方です。
正しい測定法は、信号を入れたのと同じ側（送信端）で、戻ってきた信号のレベルを測定します。

③ 誤り
これは「複数の対」から受ける影響を考慮した項目です。
「任意の2対間において」とありますが、これは単なるNEXT（近端漏話）の説明です。
正しい測定法は、4対あるうちの残り3対すべてから、特定の1対に漏れてくるノイズの合計エネルギーを算出します。

④ 誤り
「信号の周波数の違いによる」とありますが、これは「遅延時間」そのものの性質です。
正しい意味は、ケーブル内の「対（ペア）ごとの」到達時間の差のことです。4つのペアの中で一番速いペアと一番遅いペアの時間のズレを指します。

⑤ 正しい
TDR（時間領域反射測定法）は、パルス信号をケーブルに送り、それが戻ってくるまでの時間から距離を算出する技術です。
「信号の速さ × 往復時間 ÷ 2」で長さを求めます。LANテスターで「15m」などと表示されるのはこの機能のおかげです。

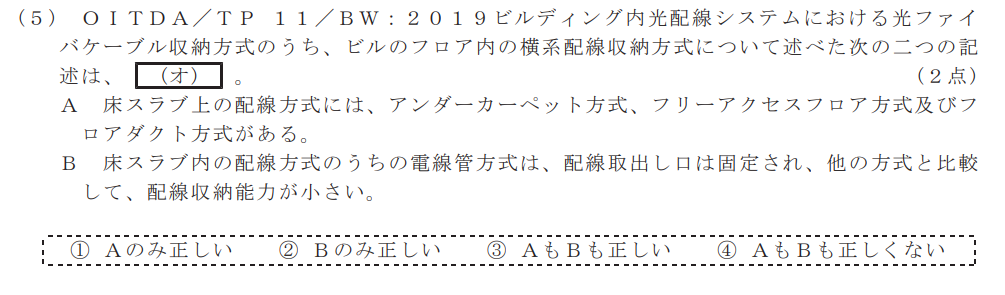

2

A　誤り
フロアダクト方式は「床スラブ内（埋込）」に分類されるのが一般的です。
フロアダクトはコンクリートの中に埋設して、表面に蓋（ジャンクションボックス等）を出す構造のため、アンダーカーペットなどの「スラブの上に置く」方式とは区別されます。

B　正しい
あらかじめ埋設された管の太さに依存するため、拡張性は最も低くなります。
