令和8年　6月期午後　第一級陸上特殊無線技士　工学　過去問解説　問21～問24

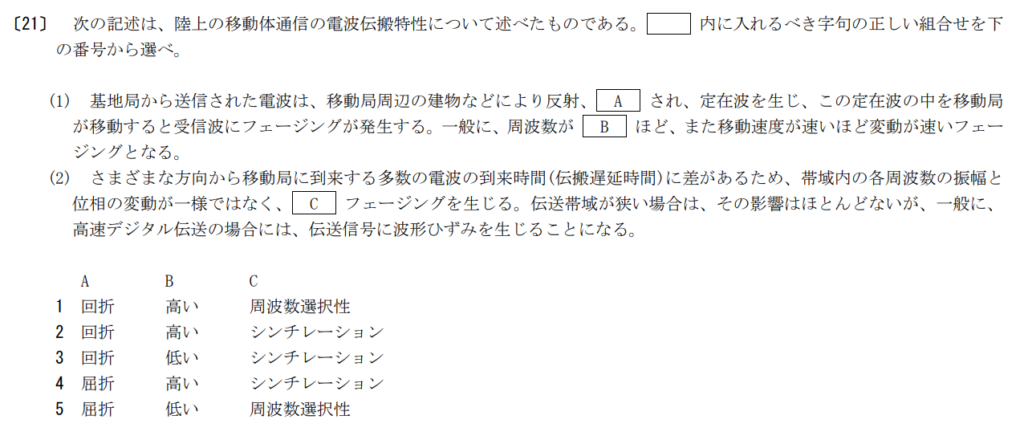

1

A
基地局からの電波は、建物の角や障害物の背後に回り込む回折現象を起こします。建物による「反射・散乱・回折」によって多方向からの電波が干渉し合い、定在波空間（マルチパス環境）が作られます。

B
フェージング（受信強度の変動）の速度は、ドップラー効果による周波数変化（ドップラーシフト）の大きさに依存します。
ドップラー周波数は 「移動速度が速いほど」、また 「電波の周波数が高い（＝波長が短い）ほど」 大きくなるため、周波数が高いほど変動の速いフェージングとなります。

C
複数の経路から届く電波には到着時間（伝搬遅延時間）にズレがあります。これにより、周波数によって打ち消し合う周波数と強め合う周波数が生じ、信号の帯域内で周波数ごとに受信レベルがばらつく現象を周波数選択性フェージングと呼びます。

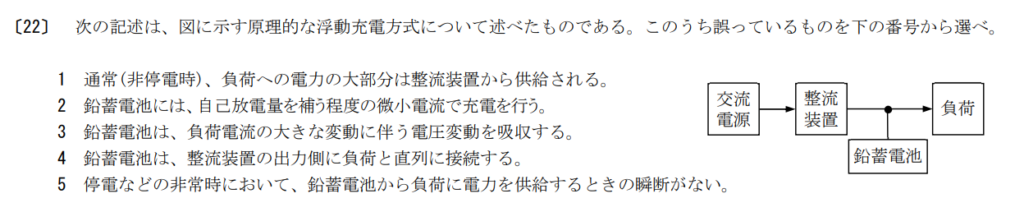

4

1　正しい
非停電時は、交流電源から整流装置を通して変換された直流電力により、負荷への給電を行います。

2　正しい
常にバッテリーを満充電状態に保つため、自己放電分を補う程度のわずかな電流（トリクル電流）を流し続けます。

3　正しい
負荷が急激に大きくなった場合、バッテリーが一時的に電力を補うことで回路の電圧変動を抑えるクッション（コンデンサのような）役割を果たします。

4　誤り
鉛蓄電池は負荷に対して「並列」に接続します。

5　正しい
電池が常に回路に並列接続されているため、停電時にスイッチ切り替え等を行う必要がなく、給電が一切途切れません（無瞬断供給）。

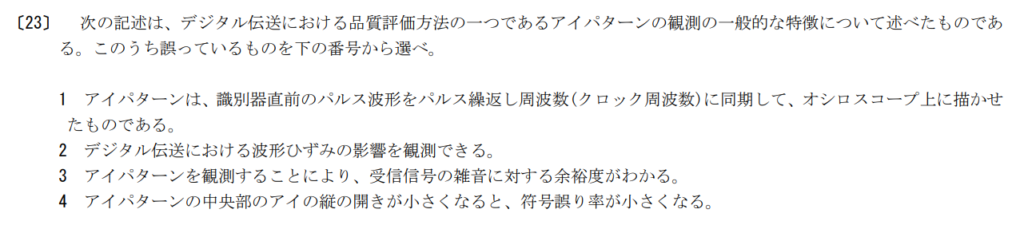

4

1　正しい
アイパターンは、受信したデジタル波形をクロック周期に合わせて重ね合わせて表示した波形図のことです。

2　正しい
波形のなまりやひずみがあると、線の太さが増したり目が閉じたりするため、伝送路による波形ひずみの影響を一目で把握できます。

3　正しい
アイの縦方向の開き具合（アイ高さ）が広いほど、雑音（ノイズ）があっても判定ミスを起こしにくく、余裕度が高いと言えます。

4　誤り
アイ（目の形）の縦の開き（アイ高さ）は雑音に対する余裕度を表します。開きが小さく（狭く）なるということは、信号が雑音の影響を受けやすくなり、0 と 1 を誤って判定する確率（符号誤り率）が大きくなることを意味します。

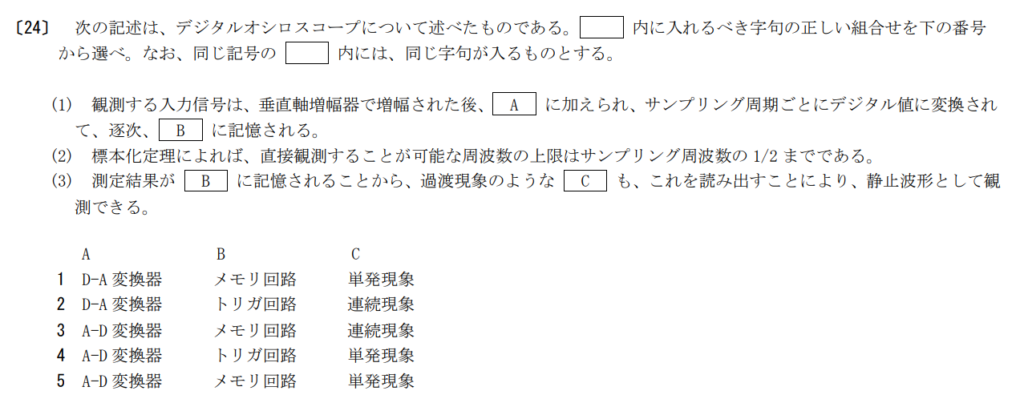

5

A
観測する入力信号（アナログ信号）をデジタル値に変換するため、A-D 変換器（アナログ-デジタル変換器）に送られます。

B
A-D 変換器でデジタル値に変換された波形データは、順次メモリ回路に保存（記憶）されます。

C
アナログオシロスコープでは繰り返し発生する波形しか綺麗に表示できませんが、デジタルオシロスコープでは波形データをメモリに保存できるため、一度しか発生しないスイッチのオン/オフ時の過渡現象といった単発現象も、静止波形としてじっくり観測・分析できます。
