令和8年　6月期午後　第一級陸上特殊無線技士　工学　過去問解説　問6～問10

3

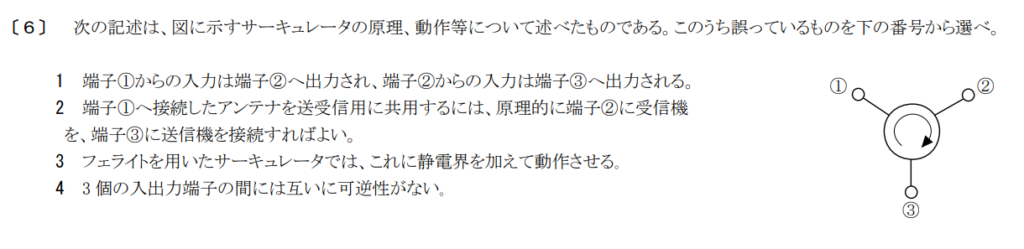

1　正しい
図の矢印（時計回り）が示す通り、信号は ① → ② → ③ → ① の一定方向にのみ伝達されます。したがって、端子①に入力された信号は端子②へ、端子②に入力された信号は端子③へ出力されます。

2　正しい
送信時： 端子③（送信機）からの信号 → 端子①（アンテナ）へ伝達されて電波として放射されます。
受信時： 端子①（アンテナ）で受信した信号 → 端子②（受信機）へ伝達されます。
このように、送信電力が直接受信機に入り込むのを防ぎつつ、1つのアンテナを送受共用できます。

3　誤り
フェライトを用いたサーキュレータでは、フェライトに「静磁界」を加えて動作させます。

4　正しい
サーキュレータは、信号が逆方向には伝わらない不可逆性（非可逆性）を持つ素子です。

4

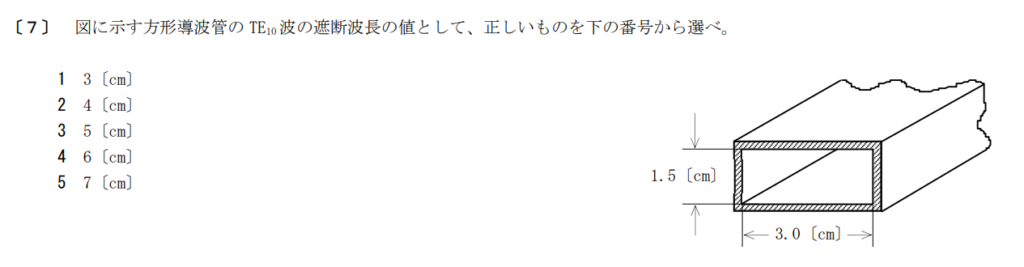

方形導波管における $\mathrm{TE}_{10}$ 波の遮断波長 $\lambda_c$ は、導波管の長辺の幅を $a$ とすると、次の式で表されます。

$\lambda_c = 2a$

図より、長辺の幅 $a = 3.0\text{ cm}$ なので、式に代入して計算すると、

$\lambda_c = 2 \times 3.0\text{ cm} = 6\text{ cm}$

となります。

4

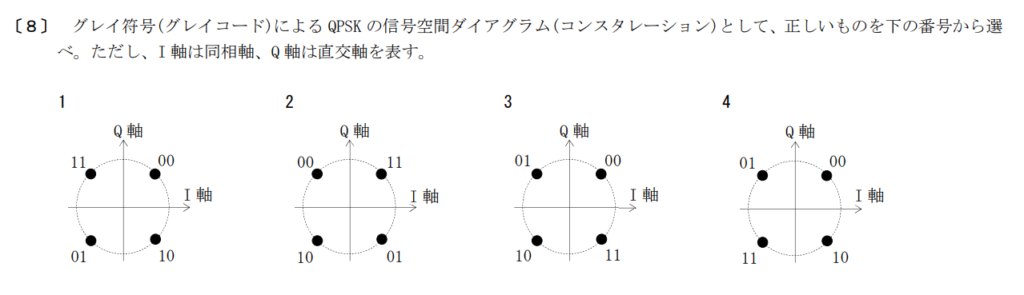

グレイ符号（グレイコード）とは、隣り合う信号点の間で変化するビット数が必ず「1ビットのみ」になるように割り当てられた符号のことです。
受信時に信号の判断を1マス分（隣のエリア）誤っても、誤りビット数を最小限（1ビット）に抑えることができます。

1　誤り
右上 (00) と 左上 (11) → 2ビット変化しているため不適切

2　誤り
右上 (11) と 左上 (00) → 2ビット変化しているため不適切

3　誤り
左上 (01) と 左下 (10) → 2ビット変化しているため不適切

4　正しい
右上 (00) と 左上 (01)：1ビット変化
左上 (01) と 左下 (11)：1ビット変化
左下 (11) と 右下 (10)：1ビット変化
右下 (10) と 右上 (00)：1ビット変化

4

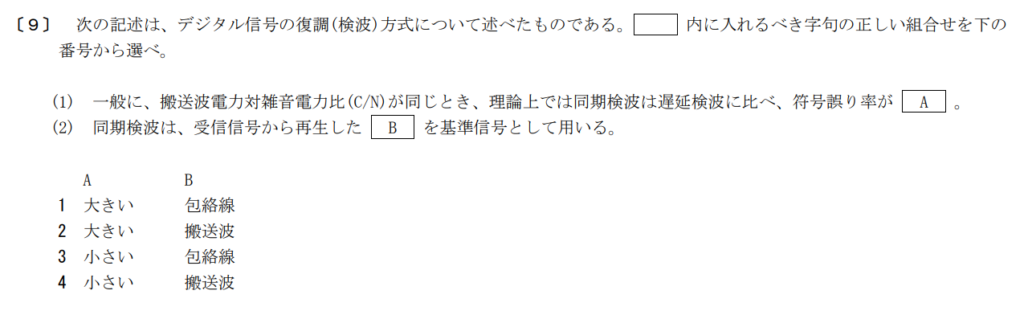

A
同期検波は、送信側とぴったり位相を合わせた基準信号を使って正確に信号を復元するため、雑音の影響を受けにくい優れた特性を持っています。
遅延検波は、1つ前の信号と現在の信号の位相差を比べる方式のため、構成は簡単ですが雑音の影響を2重に受けやすくなります。
したがって、同じ $\text{C/N}$（搬送波電力対雑音電力比）の条件であれば、理論上は、同期検波のほうが符号誤り率が小さく（＝性能が良く）なります。

B
同期検波を行うためには、受信した信号から送信時と同じ周波数・位相を持つ「搬送波」を復元（再生）し、それを基準信号（参照信号）として掛け合わせる必要があります。

5

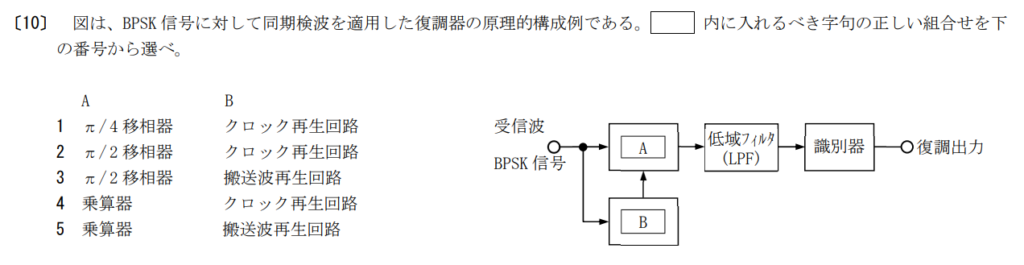

A
受信した BPSK 信号に、再生された基準搬送波を掛け合わせる（乗算する）回路です。

B
同期検波では、受信信号と位相が同期した基準波（搬送波）が必要となります。受信信号から送信時と同じ周波数・位相を持つ搬送波を抽出・生成する回路が搬送波再生回路です。
