本記事は、「令和8年 6月期午後第一級陸上特殊無線技士工学過去問解説問11～問15」の解説になります。

過去問解説一覧はこちら。

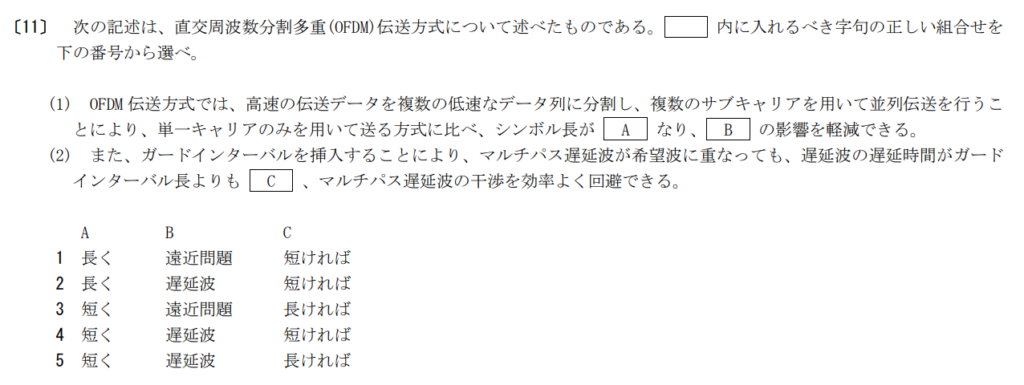

問11

解答

解説

A
OFDM方式では、1つの高速なデータをたくさんのサブキャリアに分配して「並列（低速）」で送信します。1キャリアあたりの送信速度が遅くなるため、1シンボルを送信するのにかける時間（シンボル長）は長くなります。

B
シンボル長が長くなると、マルチパス（ビルなどに反射して遅れて届く電波）の遅延時間に対してシンボルの時間が十分に大きくなるため、遅延波による符号間干渉の影響を軽減できます。

C
シンボルの先頭に「ガードインターバル（GI）」と呼ばれる保護時間を挿入することで、遅延波の遅延時間がガードインターバル長よりも短ければ、前のシンボルからの干渉がガードインターバルの枠内に収まるため、干渉を回避できます。

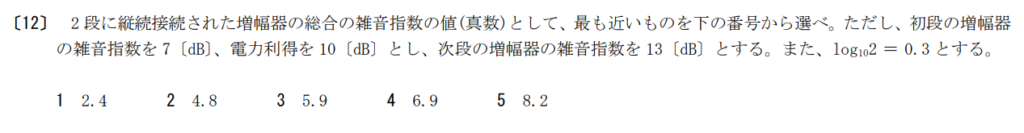

問12

解答

解説

① 各値をdB（デシベル）から真数に変換します

dB表示の値を真数に変換するには、 $\text{dB} = 10 \log_{10} (\text{真数})$ の関係式を使います。

初段の雑音指数 $F_1$ ：

$\text{NF}_1 = 7 \text{ [dB]} \implies 10 \log_{10} F_1 = 7 \implies \log_{10} F_1 = 0.7$

ここで、 $\log_{10} 5 = \log_{10} \frac{10}{2} = \log_{10} 10 – \log_{10} 2 = 1 – 0.3 = 0.7$ となるため、 $F_1 = 5$ です。

初段の電力利得 $G_1$ ：

$G_{1\text{dB}} = 10 \text{ [dB]} \implies 10 \log_{10} G_1 = 10 \implies \log_{10} G_1 = 1 \implies G_1 = 10$

次段の雑音指数 $F_2$ ：

$\text{NF}_2 = 13 \text{ [dB]} \implies 10 \log_{10} F_2 = 13 \implies \log_{10} F_2 = 1.3$

$1.3 = 1 + 0.3 = \log_{10} 10 + \log_{10} 2 = \log_{10} (10 \times 2) = \log_{10} 20$ となるため、 $F_2 = 20$ となります。

② 総合の雑音指数（真数）を計算します

増幅器を2段縦続接続したときの総合雑音指数 $F$ は、フリスの公式を用いて求めます。

$F = F_1 + \frac{F_2 – 1}{G_1}$

$F = 5 + \frac{20 – 1}{10} = 5 + \frac{19}{10} = 5 + 1.9 = 6.9$

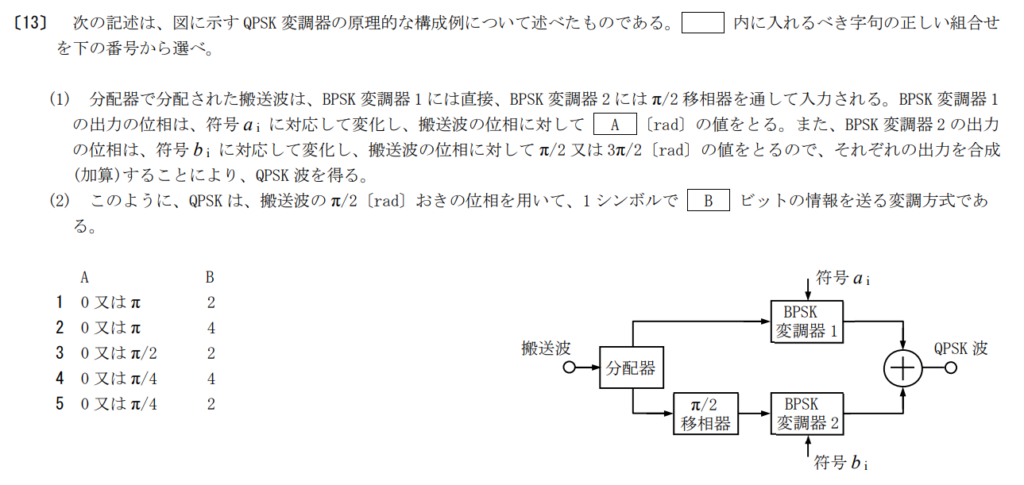

問13

解答

解説

A
BPSK（2相位相変調）は、信号に応じて搬送波の位相を同相（位相差 0）または反転（位相差 $\pi$ [rad]）の2つの状態に変化させる変調方式です。BPSK変調器1には搬送波がそのまま（移相器を通さずに）入力されているため、出力の位相は 0 又は $\pi$ となります。

B
QPSK（4相位相変調）は、位相を $\pi/2$ （90度）刻みで4つの状態に変化させる変調方式です。4つの状態（ $2^2 = 4$ 通り）を表現できるため、1シンボル（1回の波形変更）で 2 ビット（00, 01, 10, 11）の情報をまとめて送ることができます。

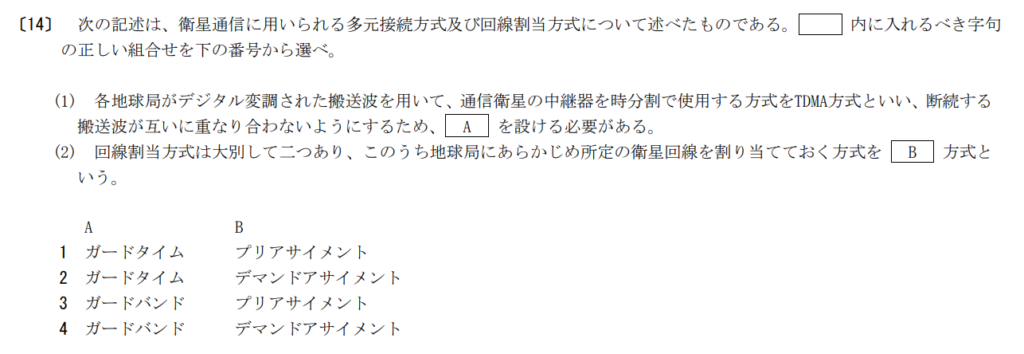

問14

解答

解説

A
TDMA（時分割多元接続）方式では、複数の地球局が同じ周波数帯を時間で区切って交代で通信を行います。各地球局から送信される信号（バースト信号）が衛星上で重なり合って衝突しないように、信号と信号の間に設ける隙間の時間（保護時間）をガードタイムと呼びます。

B
衛星回線の割り当て方式には大きく分けて以下の2つがあります。
プリアサイメント（Pre-assignment：事前割り当て）：あらかじめ固定で回線を割り当てておく方式。通信量の多い局同士などに適しています。
デマンドアサイメント（Demand assignment：要求割り当て）：通信の要求（デマンド）が発生したときだけ動的に回線を割り当てる方式。回線の利用効率を高められます。
