令和7年度　第1回　工事担任者　総合通信　理論　過去問解説　第5問

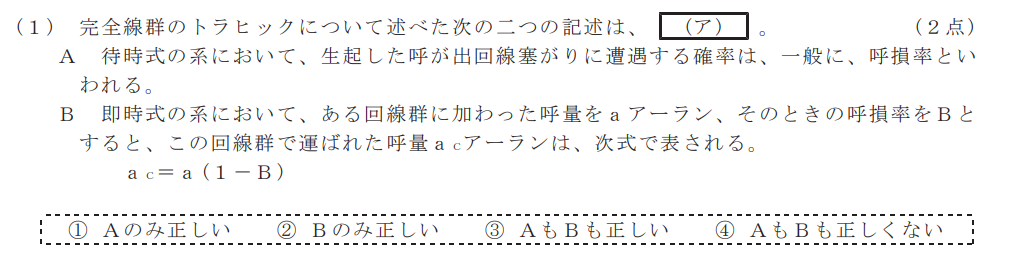

2

A　誤り
即時式（Loss System）：回線がいっぱいな時にかかってきた電話をすぐに切断（拒絶）する方式です。この「接続できなかった割合」を呼損率と呼びます。
待時式（Delay System）：回線がいっぱいな場合、空くまで待たせる（行列を作る）方式です。この場合、重要視されるのは「呼損（つながりませんでした）」ではなく、「どれくらい待たされるか（待ち確率や平均待ち時間）」です。
「呼損率」という言葉は、主に即時式の系で使われる指標です。

B　正しい
加わった呼量（$a$）：システムに入ってきた全体のトラヒック量。
呼損率（$B$）： つながらずに捨てられた呼の割合（0～1の間）。
運ばれた呼量（$a_c$）： 実際に回線を使用して通信が行われたトラヒック量。
全体（1）から捨てられた分（$B$）を引いた残り $(1 – B)$ が「つながった割合」ですので、全体の呼量 $a$ にそれを掛けた $a(1 – B)$ が運ばれた呼量になります。

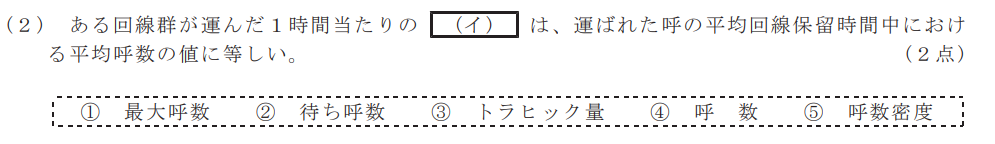

3

問題文にある通り、「ある回線群が運んだ1時間当たりのトラヒック量は、運ばれた呼の平均回線保留時間中における平均呼数の値に等しい」というのが定義そのものです。

トラヒック量の単位は「アーラン [erl]」で表されます。これは、「ある一定時間（観測時間）において、回線がどれくらい占有されていたか」を示す平均値です。

「平均回線保留時間中における平均呼数」という言葉は、イメージしにくいかもしれませんが、以下のように考えると分かりやすくなります。

・1回線が1時間ずっと使われている状態 ＝ 1 [erl]

・10回線あるうち、平均して常に3回線が使われている状態 ＝ 3 [erl]

つまり、特定の瞬間を切り取ったときに「平均して何本の電話がつながっているか（平均呼数）」という数値が、そのままその時間帯のトラヒック量（アーラン）になります。

計算式を使って説明すると以下のとおりとなります。

トラヒック量 $a$ は、以下の式で定義されます。

$a = \frac{C \cdot T}{t}$

$a$ ：トラヒック量 [erl]

$C$ ：発生した呼の数（呼数）

$T$ ：平均保留時間（1回の通話時間の平均）

$t$ ：観測時間（通常は1時間＝3600秒）

この式において、観測時間 $t$ を平均保留時間 $T$ と同じ時間に設定すると、分子と分母が打ち消し合い、トラヒック量はその時間内の「呼数」と一致します。

これが問題文にある「平均回線保留時間中における平均呼数の値に等しい」という記述の根拠です。

他の選択肢は以下のとおりです。

① 最大呼数：ある瞬間の最大値であり、平均を示すトラヒック量の定義とは異なります。

② 待ち呼数：回線がいっぱいで繋がらなかった時に、切断されずに「空きが出るまで順番待ちをしている状態の呼（電話など）」の数のことです。

④ 呼数：単なる「電話がかかってきた回数」であり、時間の概念（どれくらい長く話したか）が含まれていません。

⑤ 呼数密度：単位時間あたりに発生する呼の数のことで、トラヒック量そのものではありません。

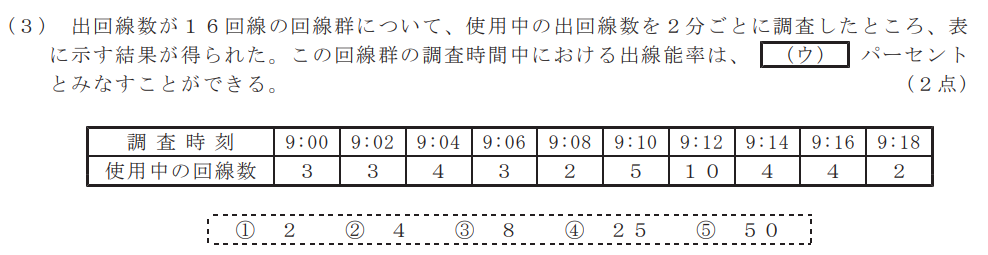

4

(2)の問題で「トラヒック量は平均呼数に等しい」とあった通り、まずは調査時間中の使用中回線数の平均値を計算します。

表の数値をすべて合計して、データの個数で割ります。

合計：$3 + 3 + 4 + 3 + 2 + 5 + 10 + 4 + 4 + 2 = 40$

平均値：$40 \div 10 = 4 [アーラン]$

この「4」という数字が、この時間帯に平均して使われていた回線数（トラヒック量）になります。

出線能率（しゅっせんのうりつ）とは、用意されている全回線のうち、どれくらいが有効に使われているかを示す割合（パーセント）のことです。

計算式は以下の通りです。

$\text{出線能率} [\%] = \frac{\text{運ばれたトラヒック量（平均使用回線数）}}{\text{全回線数}} \times 100$

つまり、以下のとおりとなります。

$4 \div 16 \times 100 = 0.25 \times 100 = 25 [\%]$

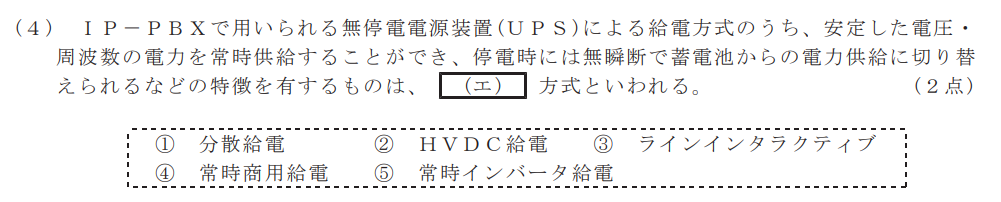

5

この方式は、商用電源（コンセントからの電気）を一度直流に変換し、さらにインバータを通してもっともきれいな交流（正弦波）に作り直してから出力します。

常にインバータを経由して電気を供給するため、元の電気にノイズが混じっていたり電圧が変動していても、接続された機器には常に一定のきれいな電力が届きます。

通常時からインバータが動いており、蓄電池（バッテリー）もその回路に組み込まれています。そのため、停電が発生した瞬間に切り替えスイッチを動かす必要がなく、1ミリ秒の途切れ（瞬断）もなくバッテリー駆動に移行できます。

他の選択肢は以下のとおりです。

① 分散給電 / ② HVDC給電：これらはUPSの内部方式というよりは、データセンターなどの設備全体の電力供給デザイン（直流給電など）を指す用語です。

③ ラインインタラクティブ方式：常時商用給電に、電圧を微調整するトランス機能を追加したものです。切り替え時の瞬断はやはり発生します（常時インバータよりは短いことが多いですが、ゼロではありません）。

④ 常時商用給電方式：通常時はコンセントの電気をそのまま流す方式です。安価ですが、停電時にバッテリー駆動へ切り替える際、わずかな瞬断が発生します。また、電圧の安定化機能も弱いです。

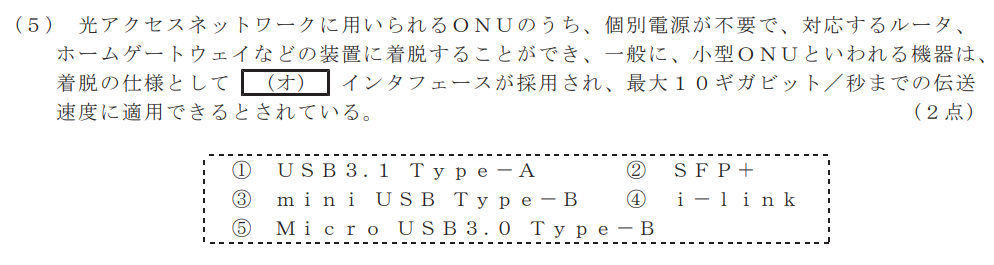

2

SFP+（Small Form-factor Pluggable Plus）とは、ネットワーク機器（スイッチングハブやルータ）のポートに差し込んで、光ファイバーやメタルケーブルを接続するための着脱式トランシーバの規格です。

差し込んだ親機（ルータなど）から電力が供給されるため、ACアダプタが不要になります。

「SFP」という規格は最大1Gbpsですが、「SFP+」はその後継規格であり、問題文にある通り最大10Gbpsまでの高速伝送に対応しています。

他の選択肢は以下のとおりです。

①・③・⑤ USB関連：USBはパソコン周辺機器との接続には使われますが、光回線の終端（ONU）を直接着脱するネットワーク規格としては採用されていません。

④ i-link：かつてデジタルAV機器（録画機など）の接続に使われていた規格（IEEE 1394）であり、光アクセスのインフラ用ではありません。
