令和6年度　第2回　工事担任者　総合通信　理論　過去問解説　第3問

1

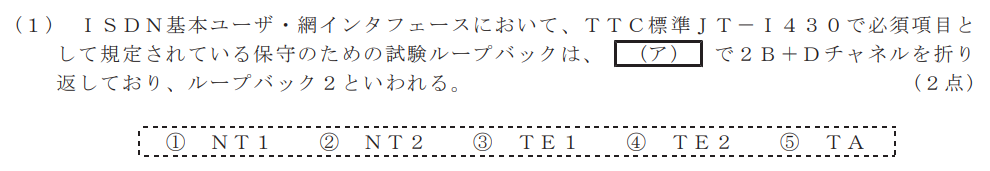

ISDN基本ユーザ・網インタフェースにおける保守用ループバック（試験折り返し）の位置と名称は、以下のように規定されています。

ループバック2（LB2）：NT1（網終端装置）の位置で $2B+D$ チャネルを折り返す。

ループバック1（LB1）：網側（DSU等）の加入者線側で折り返す。

ループバック3（LB3）：TE（端末設備）側で折り返す。

2

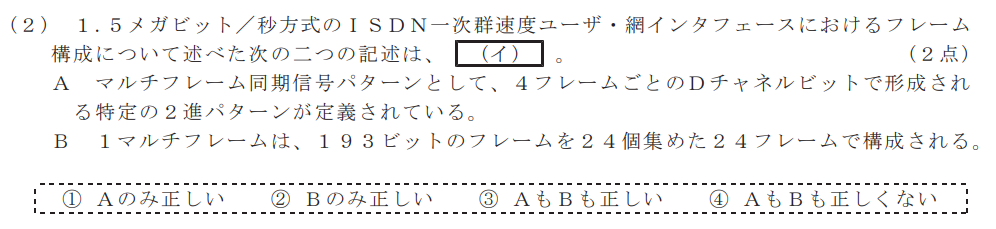

A　誤り
マルチフレーム同期信号パターンとして使用されるのは、各フレームの先頭にあるFビット（フレーム同期ビット）です。
1マルチフレーム（24フレーム）に含まれる24個のFビットを分担して使い、フレーム同期（Fビットパターン）やCRC演算、アラーム伝送などを行っています。

B　正しい
1.5Mbit/s方式（T1ベース）の一次群速度インタフェースでは、1フレーム＝193ビット（8ビット×24チャネル＋1ビットのFビット）であり、これが24個集まって1マルチフレーム（24フレーム＝4,632ビット）を構成します。

5

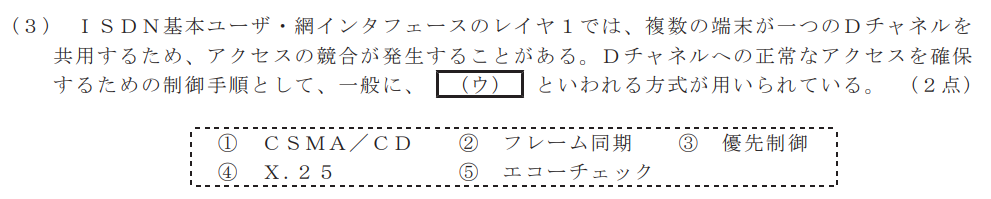

ISDN基本ユーザ・網インタフェース（2B+D）では、マルチポイント接続によって1本のDチャネル（制御用チャネル）を複数の端末（最大8台）で共有します。

そのため、複数端末が同時にデータを送信しようとするとアクセス衝突が発生します。

この衝突を防ぎ、正常なアクセスを制御する仕組みがエコーチェックです。

他の選択肢は以下のとおりです。

① CSMA/CD：主に有線LAN（Ethernet）で用いられる搬送波感知多重アクセス/衝突検出方式です。

② フレーム同期：データ通信でフレームの区切り位置を合わすための同期技術です。

③ 優先制御：トラフィックの優先度に応じて処理順序を制御する方式です。

④ X.25：パケット交換網に関するパケット形端末の通信規約（プロトコル）です。

2

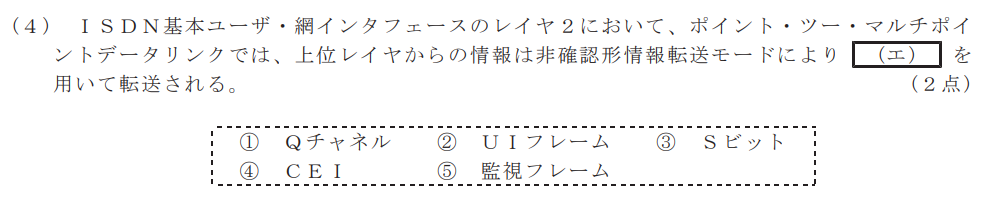

ISDN基本ユーザ・網インタフェースのレイヤ2（LAPD：Link Access Procedure on the D-channel）において、ポイント・ツー・マルチポイントデータリンクで一斉呼び出しなどを行う場合、非確認形情報転送モードが使用されます。

このモードでデータを転送する際に使用されるのが UIフレーム（Unnumbered Information frame：非番号制情報フレーム） です。

UIフレーム（非番号制情報フレーム）：
シーケンス番号（送信順序番号）を持たず、相手からの送達確認（ACK）を求めないフレームです。ポイント・ツー・マルチポイント通信（1対多）で複数の端末に一斉に情報を送る際や、接続確立前のデータ転送などに用いられます。

他の選択肢は以下のとおりです。

① Qチャネル：メンテナンス用などの保守チャネルです。

③ Sビット：同期や特定の制御ビットを指します。

④ CEI (Connection Endpoint Identifier)：接続エンドポイント識別子です。

⑤ 監視フレーム (Sフレーム)：受信確認（ACK/NACK）やフロー制御などに使用されるフレームで、情報の転送自体には使用されません。

3

ISDN基本ユーザ・網インタフェース（$2B+D$）における各チャネルの役割と伝送速度は以下の通りです。

Bチャネル（情報チャネル）：伝送速度は 64キロビット/秒。音声や通信データなどの「ユーザ情報（データ転送）」を伝送するために使用されます。

Dチャネル（制御チャネル）：基本インタフェースでの伝送速度は 16キロビット/秒。呼の設定や解放（DISC、REL、REL COMPなど）を行うための「制御信号（呼制御）」の伝送に使用されます。

X（データ転送）：端末間で実際の通信データをやり取りする区間のため、64キロビット/秒のBチャネル が使用されます。

Y（呼の解放制御）：切断（DISC）、解放（REL）、解放完了（REL COMP）といった呼制御メッセージをやり取りする手順のため、16キロビット/秒のDチャネル が使用されます。
