令和8年　6月期午前　第一級陸上特殊無線技士　工学　過去問解説　問1～問5

1

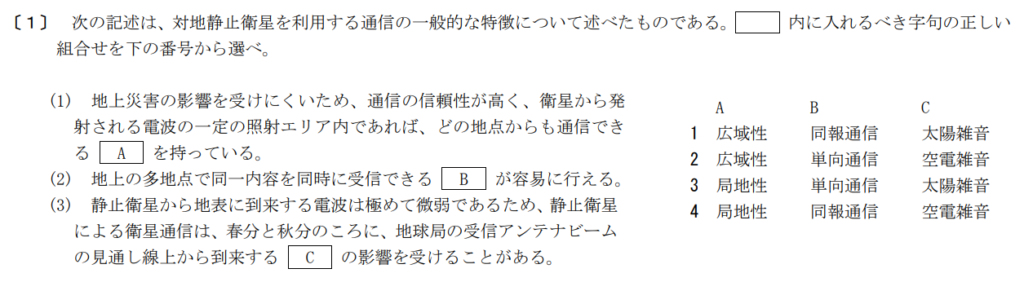

A
衛星からの電波が届く広い照射エリア内（カバーエリア内）であれば、どこからでも通信が行えるという特徴を広域性と呼びます。局所的（狭い範囲）ではなく、国や大陸単位の広いエリアを一度にカバーできます。

B
1つの送信元（衛生）から、エリア内にある地上の多数の受信点（地球局など）に対して同時に同じ情報を送ることを同報通信（ブロードキャスト）と言います。

C
春分および秋分の時期には、地球局のアテナから見て「静止衛星」と「太陽」が一直線上に重なる時間帯が発生します。この際、強力な電波（強烈なノイズ）を発している太陽が衛星の後ろに入り込むことで、受信電波が妨害される現象が起こります。これを太陽雑音と呼びます。
「空電雑音」は主に雷などによって発生する低周波帯の雑音です。

1

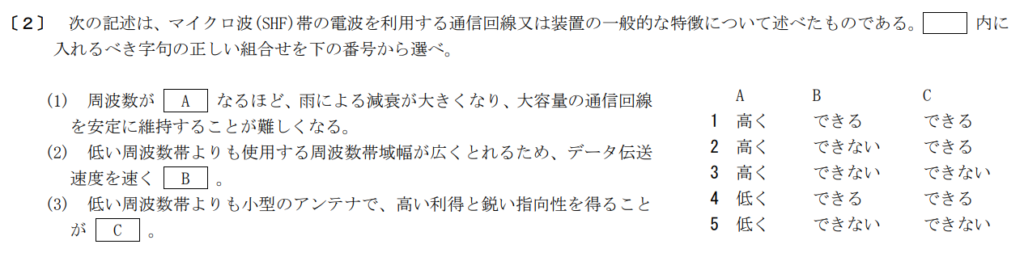

A
波は周波数が高くなるほど（波長が短くなるほど）、雨粒の大きさ（数ミリ程度）に波長が近づくため、雨に電波が吸収・散乱されやすくなります。これを「降雨減衰（こううげんすい）」と呼び、周波数が高いほど減衰の影響が大きくなります。

B
周波数が高い帯域は広大な帯域幅（通信に使える帯域の幅）を確保しやすいため、より多くのデータを一度に送ることができます。そのため、データ伝送速度を速くできるのがマイクロ波帯の特徴です。

C
アンテナの大きさと電波の波長には関係があり、波長が短い（＝周波数が高い）ほどアンテナのサイズを小さくできます。そのため、マイクロ波帯では比較的小型のアンテナ（パラボラアンテナなど）を使っても、高い利得（電波を強く送信・受信する力）と鋭い指向性（特定の方向に絞って電波を飛ばす力）を得ることができるというメリットがあります。

4

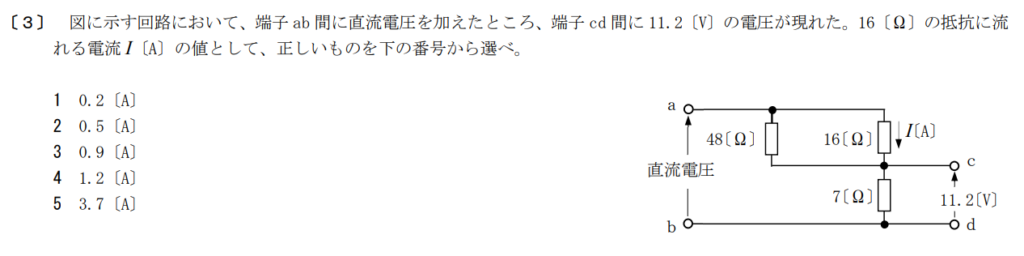

$7\ \Omega$ の抵抗に流れる電流を $I_{\text{total}}$ とすると、オームの法則（$I = \frac{V}{R}$）より次のとおりとなります。

$I_{\text{total}} = \frac{11.2\text{ V}}{7\ \Omega} = 1.6\text{ A}$

並列接続された抵抗における分流の法則を使うと、$16\ \Omega$ の抵抗に流れる電流 $I$ は次のように計算できます。

$I = I_{\text{total}} \times \frac{48}{48 + 16} = 1.6 \times \frac{48}{64} = 1.2\text{ A}$

2

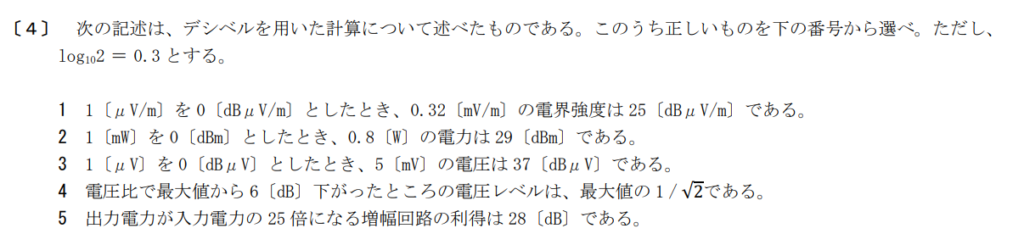

電力（P）のデシベル表示：$\text{利得/レベル $[\text{dB}]$} = 10 \log_{10} (\text{電力比})$

電圧（V）・電界強度（E）のデシベル表示：$\text{利得/レベル $[\text{dB}]$} = 20 \log_{10} (\text{電圧比または電界強度比})$

1　誤り
$0.32\ [\text{mV/m}] = 320\ [\mu\text{V/m}]$
$20 \log_{10} 320 = 20 \log_{10} (2^5 \times 10) = 20 (5 \log_{10} 2 + 1) = 20 (5 \times 0.3 + 1) = 20 \times 2.5 = 50\ [\text{dB}\mu\text{V/m}]$

2　正しい
$0.8\ [\text{W}] = 800\ [\text{mW}]$
$10 \log_{10} 800 = 10 \log_{10} (2^3 \times 100) = 10 (3 \log_{10} 2 + 2) = 10 (3 \times 0.3 + 2) = 10 \times 2.9 = 29\ [\text{dBm}]$

3　誤り
$5\ [\text{mV}] = 5000\ [\mu\text{V}]$
$20 \log_{10} 5000 = 20 \log_{10} (5 \times 10^3) = 20 (\log_{10} \frac{10} {2} + 3) = 20 (\log_{10}10 – \log_{10}2 + 3) = 20 (1 – 0.3 + 3) = 20 \times 3.7 = 74\ [\text{dB}\mu\text{V}]$

4　誤り
$20 \log_{10} (x) = -6 \implies \log_{10} (x) = -0.3$
$\log_{10} 2 = 0.3 より、x = \frac{1}{2}$ となります。
電圧レベルが $1/\sqrt{2}$ になるのは $3\ [\text{dB}]$ 下がったときです。

5　誤り
$10 \log_{10} 25 = 10 \log_{10} (5^2) = 20 \log_{10} 5 = 20 \times 0.7 = 14\ [\text{dB}]$

1

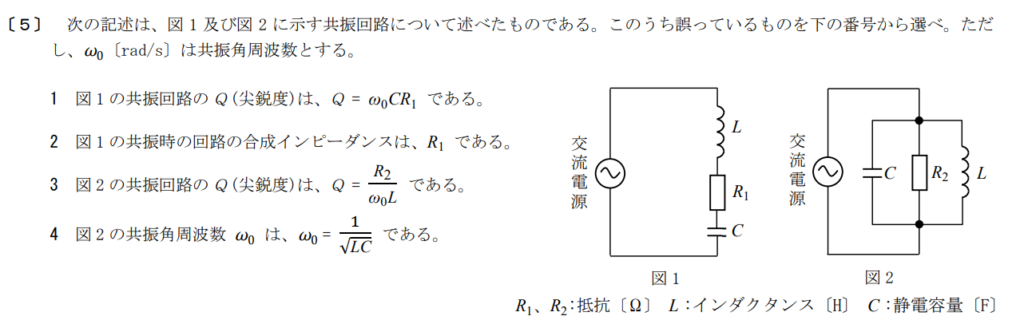

直列共振回路（図1）と並列共振回路（図2）における基本公式は以下のとおりです。

共振角周波数 $\omega_0$：$\omega_0 = \frac{1}{\sqrt{LC}}$

直列共振回路（図1）の $Q$（尖鋭度）：$Q = \frac{\omega_0 L}{R_1} = \frac{1}{\omega_0 C R_1}$

並列共振回路（図2）の $Q$（尖鋭度）：$Q = \frac{R_2}{\omega_0 L} = \omega_0 C R_2$

1　誤り
上記基本公式のとおり直列共振回路の $Q$ は $Q = \frac{1}{\omega_0 C R_1}$ となります。

2　正しい
共振時、コイルのリアクタンス $\omega_0 L$ とコンデンサのリアクタンス $\frac{1}{\omega_0 C}$ が打ち消し合って合成リアクタンスが $0$ になります。したがって、合成インピーダンスは抵抗成分のみの $R_1$ となるため正しいです。

3　正しい
上記基本公式のとおり問題文は正しいです。

4　正しい
上記基本公式のとおり問題文は正しいです。
