本記事は、「令和7年度第2回工事担任者総合通信理論第3問」の解説になります。

著作権の関係があるので、問題は記載しません。

過去問解説一覧はこちら。

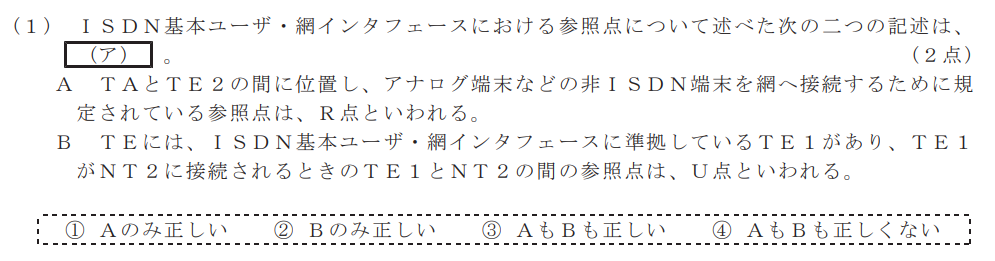

第3問（ア）

解答

解説

A　正しい
TA（ターミナルアダプタ）とTE2（非ISDN端末）の間の参照点はR点である。
ISDNに対応していないアナログ電話やPC（TE2）をISDN網に繋ぐには、変換器であるTAが必要です。この「変換が必要な古い規格（Reference）」との接点がR点と覚えましょう。

B　誤り
TE1（ISDN標準端末）がNT2（宅内網終端装置）に接続されるときの参照点は、通常S点（またはS/T点）と呼ばれます。
U点は「DSU（回線終端装置）」と「通信網（局舎側の交換機）」の間の参照点を指します。つまり、家の外へ出ていく境界線の部分です。

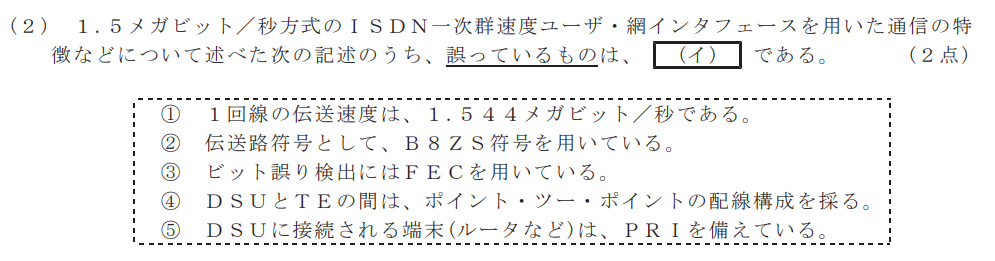

第3問（イ）

解答

解説

①　正しい
一次群速度（PRI）は、北米・日本規格で 1.544Mbps（24チャネル分）と決められています。

②　正しい
「0」が長く続くときに同期が外れないよう、特別な置き換えルール（B8ZS：Bipolar with 8-Zero Substitution）を使用します。

③　誤り
ビット誤り検出にはCRC-6（巡回冗長検査）が用いられます。
FEC（前方誤り訂正）は、受信側で誤りを「訂正」する技術ですが、ISDNの一次群速度インタフェースでは誤りを「検出」するためにCRC（Cyclic Redundancy Check）という計算方式を利用します。

④　正しい
ISDNの「基本」速度（BRI）は複数の端末を繋げますが、「一次群」速度（PRI）は、DSUとルータなどを 1対1（Point-to-Point）で接続するのがルールです。

⑤　正しい
このインタフェースそのものが PRI（Primary Rate Interface）と呼ばれ、接続するルータにも専用のPRIポートが必要です。

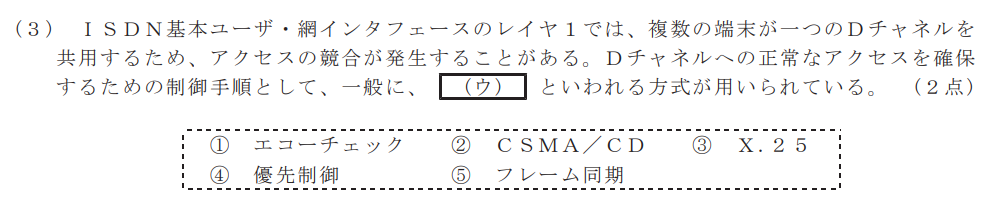

第3問（ウ）

解答

解説

ISDNの基本速度（2B+D）では、1つのバス配線に最大8台までの端末を接続できます。これらが同時に「電話をかけたい！」とDチャネル（制御用チャネル）に信号を送ると衝突してしまうため、それを防ぐ仕組みが必要です。

端末が網側（DSU/交換機）へDチャネルの信号を送ると、網側はその信号をそのまま「Eチャネル（Dエコーチャネル）」というビットに乗せて端末側に送り返します（エコー）。

端末は「自分が送ったビット」と「返ってきたエコービット」を常に比較します。

もし自分以外の端末が同時に送っていた場合、エコービットの内容が自分の送ったものと食い違います。ここで端末は「あ、他の誰かとぶつかった！」と判断し、即座に送信を停止します。

この仕組みによって、複数の端末が壊れることなくDチャネルを共用できるようになっています。

他の選択肢が違う理由は以下のとおりです。

② CSMA/CD：主にイーサネット（有線LAN）で使われる衝突検知方式です。

③ X.25：パケット交換網のプロトコル体系の名前です。

④ 優先制御：Dチャネル内でも、信号の種類（呼制御かパケットデータか）によって優先順位をつける仕組みはありますが、競合制御そのものの名称ではありません。

⑤ フレーム同期：通信の「区切り（フレーム）」を合わせるための技術であり、アクセスの競合を防ぐものではありません。

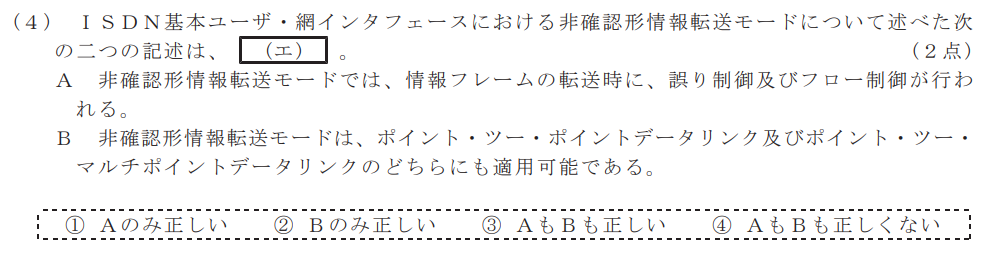

第3問（エ）

解答

解説

A　誤り
非確認形」とは、相手からの受信確認（ACK）を待たずに一方的にデータを送る方式です。そのため、途中でデータが消えても再送（誤り制御）したり、相手の処理速度に合わせて送る量を調整（フロー制御）したりする機能はありません。

B　正しい
P-P（1対1）：特定の1台に対して一方的に送る場合に使えます。
P-MP（1対多）：複数の端末に対して一斉に同報通信（ブロードキャスト）を行う際などは、個別に確認応答を取ると効率が悪いため、この非確認形が使われます。
ポイント：ISDNの特性上、1つのバス配線に複数端末が繋がる「ポイント・ツー・マルチポイント」環境においても、このモードは柔軟に運用できます。
