令和7年度　1級電気通信工事施工管理技士　1次試験　試験問題A　過去問解説　問16～問20

3

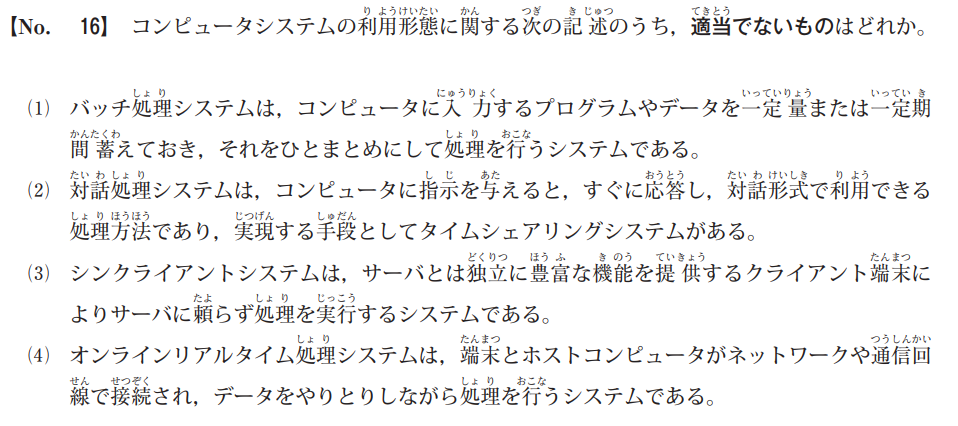

シン（Thin：薄い）クライアントとは、端末側に最小限の機能（画面表示と入力のみ）しか持たせず、処理の大部分をサーバ側で行うシステムを指します。

サーバに頼らず端末側でリッチに処理を行うのは、対義語で「ファット（Fat：太い）クライアント」と呼ばれます。

2

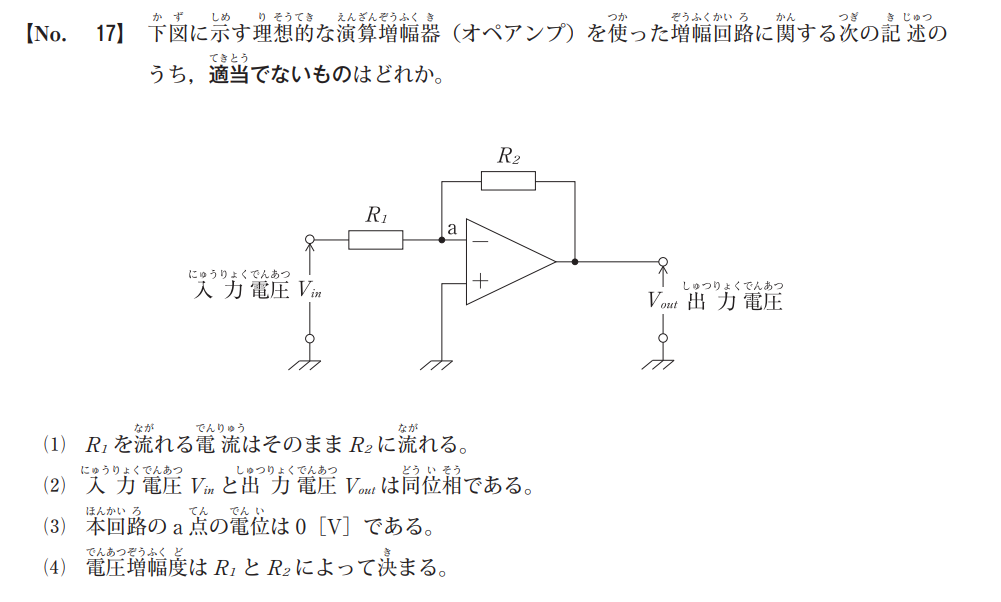

(1)正しい
理想的なオペアンプは入力インピーダンスが無限大であるため、オペアンプの入力端子（ $–$ や $+$ ）には電流が流れ込みません。したがって、$R_1$を通ってきた電流はすべて$R_2$側へ流れます。

(2)誤り
この回路は「反転増幅回路」と呼ばれ、出力電圧は$V_{out} = -\frac{R_2}{R_1} V_{in}$となります。この「$–$（マイナス）」は位相が 180度反転 することを意味します。したがって、同位相ではなく逆位相です。
同位相になるのは「非反転増幅回路」（＋端子に入力する回路）です。

(3)正しい
オペアンプの「仮想接地（バーチャルグラウンド）」という性質により、$+$端子が接地（0V）されている場合、$–$端子（a点）も理論上 0V とみなされます。

(4)正しい
増幅度は抵抗の比である$\frac{R_2}{R_1}$によって決定されます。

2

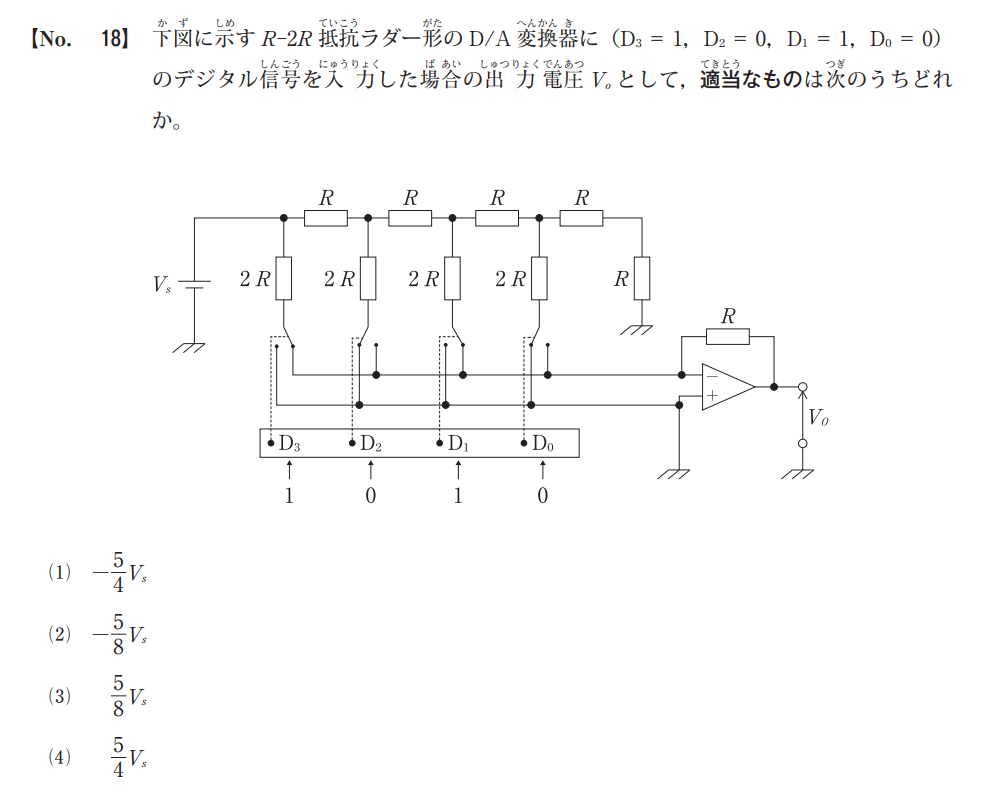

この回路の出力電圧$V_o$は、各ビット$D_n$の値と基準電圧$V_s$を用いて次の一般式で表されます。

$V_o = – \left( \frac{D_3}{2^1} + \frac{D_2}{2^2} + \frac{D_1}{2^3} + \frac{D_0}{2^4} \right) V_s$

問題文の条件$(D_3 = 1, D_2 = 0, D_1 = 1, D_0 = 0)$を式に当てはめます。

$V_o = – \left( \frac{1}{2} + \frac{0}{4} + \frac{1}{8} + \frac{0}{16} \right) V_s$

$V_o = – \frac{5}{8} V_s$

4

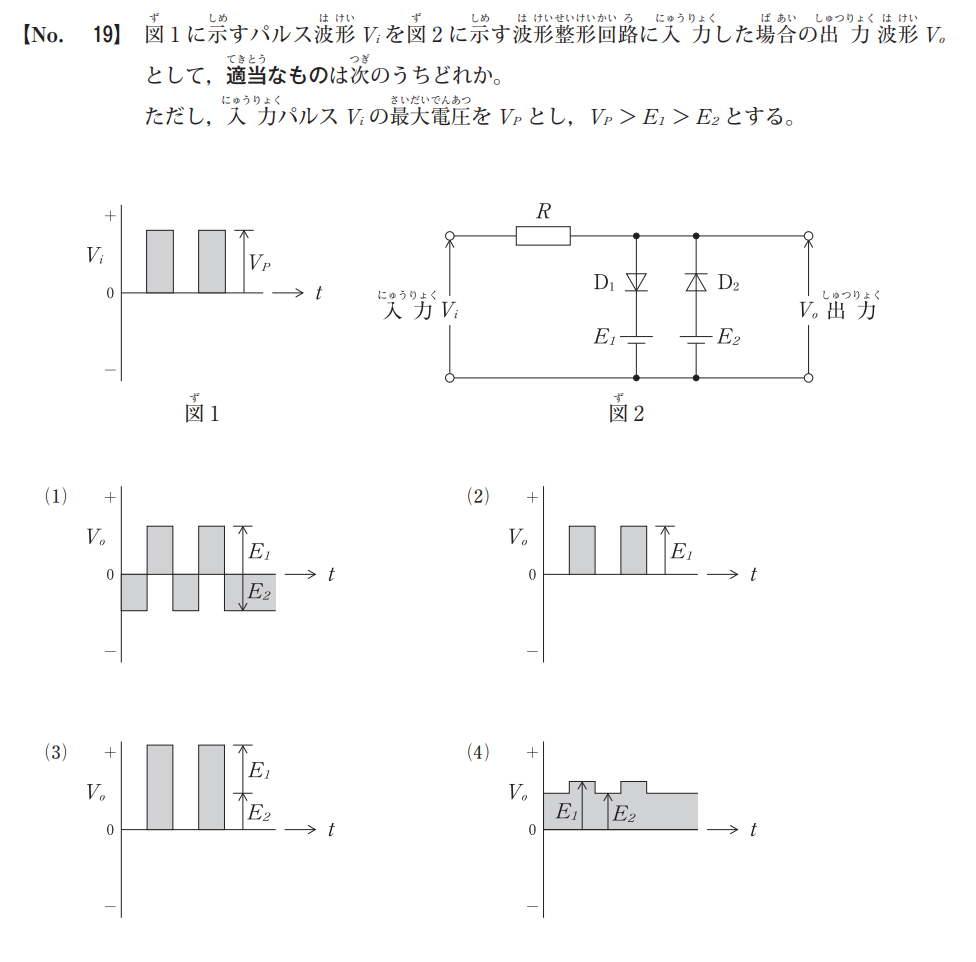

この回路は「スライサ回路」です。

つまり、入力電圧を$E_1$と$E_2$の間に切り取る回路です。

電圧が$E_1$より高くなろうとすると、ダイオード$D_1$が「道」を開いて電気を逃がします。
その結果、出力は$E_1$より上にはなりません。

入力$V_i$が$E_2$より低いとき（例えば 0V のとき）、$E_2$の電池から$D_2$を通って電気が流れ込みます。その結果、出力は$E_2$より下にはなりません。

以上から(4)の波形になります。

2

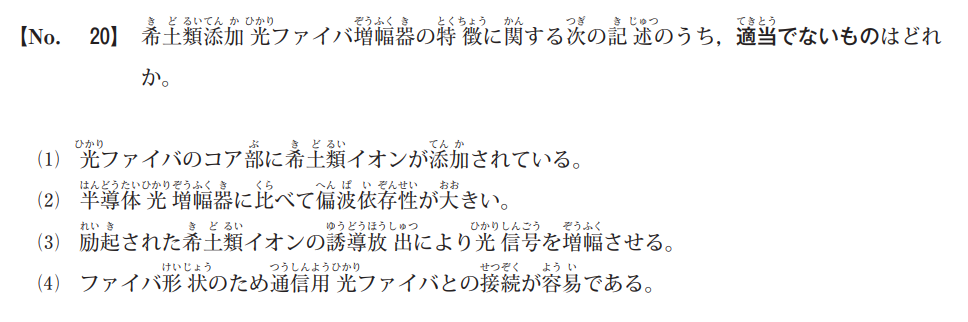

(1)正しい
石英ファイバの芯（コア）の部分に、エルビウム（Er）などの希土類元素を混ぜ込むことで、増幅機能を持たせています。

(2)誤り
希土類添加光ファイバ増幅器は、半導体光増幅器（SOA）と比較して偏波依存性が非常に小さい（光の振動方向に左右されにくい）という優れた特徴を持っています。

(3)正しい
外部から励起光を当ててエネルギーを与えられたイオンが、信号光が通るタイミングで一斉に同じ光を出す（誘導放出）仕組みを利用しています。

(4)正しい
増幅器自体がファイバの形をしているため、通信路として使っている光ファイバと相性が良く、接続による損失を抑えることができます。
