本記事は、「令和7年度第1回工事担任者総合通信基礎第4問」の解説になります。

著作権の関係があるので、問題は記載しません。

過去問解説一覧はこちら。

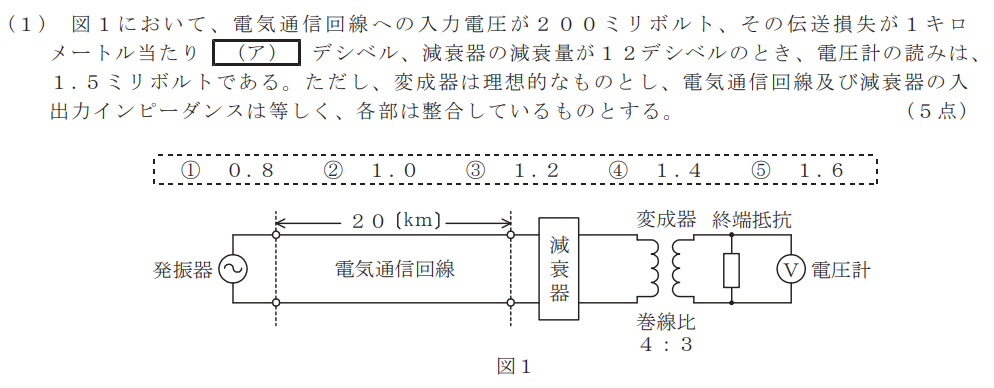

第4問（ア）

解答

解説

① 変成器に入る直前の電圧を求めます。

変成器は理想的なものなので、電圧比は巻線比に比例します。

電圧計の読みが $1.5 \text{ mV}$ で、巻線比が $4:3$ （入力側：出力側）なので、変成器に入る直前の電圧 $V_{in\_trans}$ は以下のようになります。

$V_{in\_trans} = 1.5 \times \frac{4}{3} = 2.0 \text{ mV}$

② 全体の減衰量を求めます。

入力電圧 $200 \text{ mV}$ が、変成器の手前で $2.0 \text{ mV}$ まで減衰しています。この間の全減衰量 $L_{total}$ をデシベルで計算します。

電圧比のデシベル計算式は $20 \log_{10}(\frac{V_{out}}{V_{in}})$ です。

$L_{total} = 20 \log_{10}(\frac{2.0}{200}) = 20 \log_{10}(\frac{1}{100}) = 20 \times (-2) = -40 \text{ dB}$

つまり、40dB減衰していることを意味しています。

③ 回線単体の減衰量を求めます。

全減衰量 ( $40 \text{ dB}$ ) は、「回線の損失」と「減衰器の減衰量 ( $12 \text{ dB}$ ）」の合計です。

したがって、回線（ $20 \text{ km}$ ）での損失は

$\text{回線の損失} = 40 \text{ dB} – 12 \text{ dB} = 28 \text{ dB}$

となります。

④ 1kmあたりの損失（ア）を求めます。

$20 \text{ km}$ で $28 \text{ dB}$ の損失があるので、 $1 \text{ km}$ あたりの損失 $x$ は

$x = \frac{28 \text{ dB}}{20 \text{ km}} = 1.4 \text{ dB/km}$

となります。

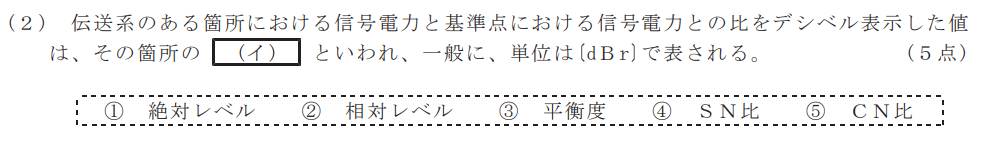

第4問（イ）

解答

解説

相対レベルとは、問題文にある通り、「基準点（Transmission Reference Point）」における信号電力と、「測定したい箇所」の信号電力との比をデシベル（dB）で表したものです。

定義のポイント：比較対象が「固定された 1 mW」などの絶対的な値ではなく、そのシステム内で定められた「ある基準地点のパワー」であること。

単位：dBr（”r” は reference の略）

考え方：基準点からどれだけ変化（減衰・増幅）したかを示す指標です。

他の選択肢は以下のとおりです。

①絶対レベル： $1 \text{ mW}$ を基準（ $0 \text{ dBm}$ ）とした電力比です。物理的な強さを示します。

③平衡度：回線の対地静電容量や漏れコンダクタンスなどの不均衡の度合い。通信回線の2本の線（往路と復路）が、どれだけ電気的に「対称」であるかを示す指標です。

④SN比：信号（Signal）と雑音（Noise）の比率です。

⑤CN比：搬送波（Carrier）と雑音（Noise）の比率です。

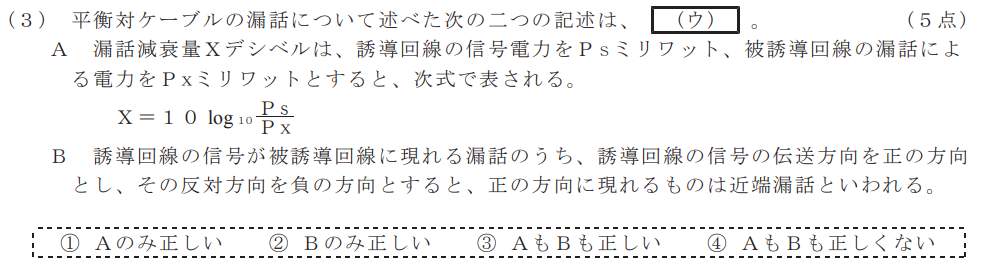

第4問（ウ）

解答

解説

A　正しい
漏話減衰量（ $X$ ）は、誘導回線（ノイズ源となる回線）の信号電力 $P_s$ と、被誘導回線（ノイズを受けてしまった回線）に漏れ出した電力 $P_x$ の比をデシベルで表したものです。
電力比のデシベル計算は $10 \log_{10}$ を用いるため、以下の式で間違いありません。
$X = 10 \log_{10} \frac{P_s}{P_x}$
この数値が大きいほど、 $P_x$ が $P_s$ に対して非常に小さいことを意味し、漏話が少なくて「高品質な回線」であると言えます。

B　誤り
記述の内容は、「近端漏話」と「遠端漏話」の定義が逆になっています。
近端漏話（NEXT: Near-End Crosstalk）：信号の送信側（手前）に戻ってくるように現れる漏話のことです。問題文の表現を使うなら、伝送方向とは「負の方向」に現れるものです。
遠端漏話（FEXT: Far-End Crosstalk）：信号の伝送方向と同じ方向（奥）へ進み、受信側に現れる漏話のことです。問題文の表現では「正の方向」に現れるものです。
