令和6年度　1級電気通信工事施工管理技士　1次試験　試験問題A　過去問解説　問16～問20

4

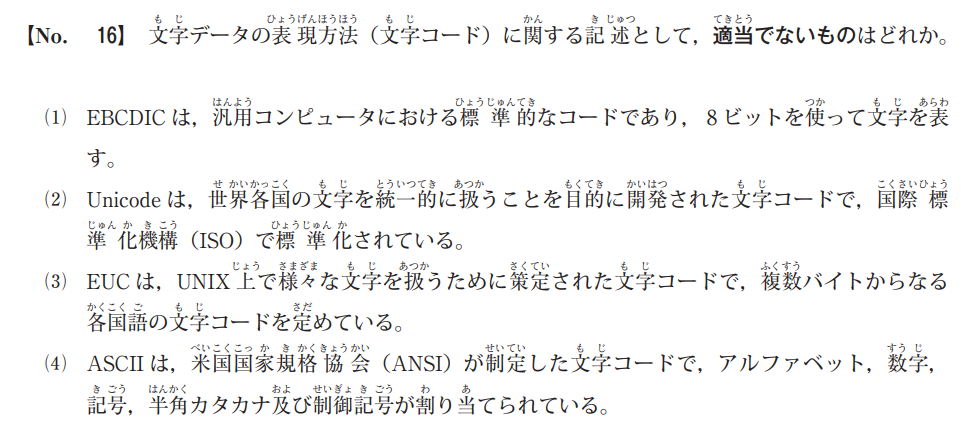

（1）正しい
EBCDIC（エビシディック）は、主にIBMなどのメインフレーム（汎用コンピュータ）で使われてきた文字コードです。1文字を8ビットで表現します。

（2）正しい
世界中の言語（日本語、英語、アラビア語、さらには絵文字など）を一つの体系で管理しようとするコードです。現在、インターネットや最新のOS（Windows, macOSなど）で最も広く使われています。

（3）正しい
EUC（Extended Unix Code）は、その名の通り UNIX 系OSで日本語などを扱うために開発されました。日本語 EUC（EUC-JP）などが有名で、漢字などの全角文字を複数バイトで表現します。

（4）誤り
ASCII（アスキー）は 7ビット のコードで、収録されているのは以下のものだけです。
・アルファベット（A-Z, a-z）
・数字（0-9）
・記号（!?, など）
・制御記号（改行など）
「半角カタカナ」は ASCII には含まれていません。 日本語独自の文字（カタカナ）を扱うには、ASCII を 8ビットに拡張した「JIS8単位符号」や、Shift_JIS など別のコードが必要になります。

3

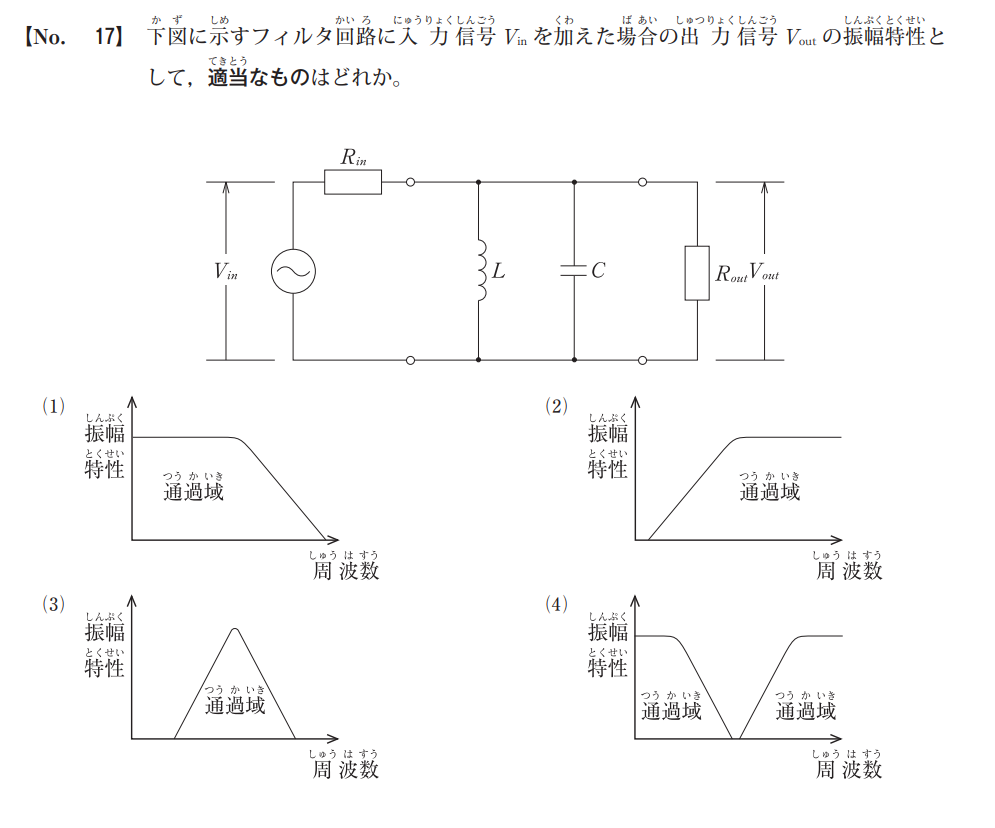

出力側にコイルとコンデンサが並列につながっている場合、以下の特徴があります。

① 低周波数（直流に近い）のとき
コイルは「低い周波数を通しやすく、高い周波数をブロックする」という性質があります。周波数が低いとコイルの抵抗（リアクタンス）がほぼゼロになるため、電流はすべてコイル側へ流れてしまい（短絡状態）、出力$V_{out}$にはほとんど電圧が現れません。
つまり、グラフの左側は振幅が小さくなります。

② 高周波数のとき
コンデンサは「高い周波数を通しやすく、低い周波数をブロックする」という性質があります。周波数が非常に高くなると、今度はコンデンサ側の抵抗がほぼゼロになり、電流がコンデンサ側へ逃げてしまうため、やはり$V_{out}$は小さくなります。
つまり、グラフの右側も振幅が小さくなります。

③ 特定の周波数（共振周波数）のとき
コイルとコンデンサが打ち消し合い、並列部分の合成抵抗が「無限大」になる瞬間があります。これを並列共振と呼びます。
このとき、電流がコイルやコンデンサの方に逃げられなくなるため、入力された信号が効率よく出力$V_{out}$（負荷$R_{out}$）側へ伝わります。
つまり、特定の周波数で振幅が最大（ピーク）になります。

今回の回路は、特定の周波数帯域だけを通す「バンドパスフィルタ（BPF）」として動作します。

他には、低い周波数だけ通す（$L$が直列、$C$が並列の場合など）ローパスフィルタ、

高い周波数だけ通す（$C$が直列、$L$が並列の場合など）ハイパスフィルタがあります。

4

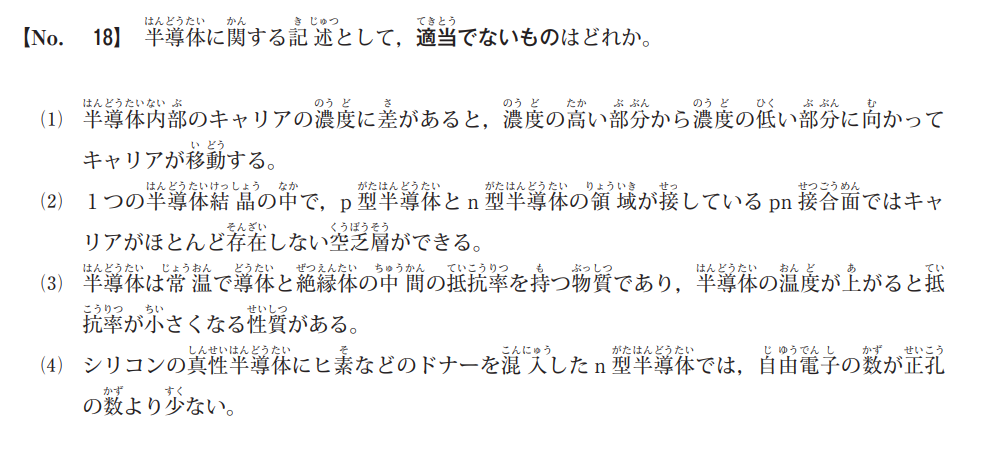

（1）正しい
これは「拡散（かくさん）」と呼ばれる現象です。インクを水に垂らすと広がるのと同じように、電子や正孔（キャリア）も、濃いところから薄いところへ自然に移動しようとします。

（2）正しい
p型（正孔が多い）とn型（電子が多い）をくっつけると、接合部付近で電子と正孔が打ち消し合い、電気を運ぶキャリアが空っぽの領域ができます。これが「空乏層」です。

（3）正しい
金属は温度が上がると抵抗が増えますが、半導体は温度が上がると熱エネルギーによってキャリア（自由電子や正孔）が飛び出しやすくなるため、逆に電気が流れやすくなり（抵抗率が小さくなり）ます。

（4）誤り
n型半導体（negative）：ドナー（ヒ素など）を加えることで、マイナスの電荷を持つ「自由電子」が「正孔」よりも多く なります。
p型半導体（positive）：アクセプタ（ホウ素など）を加えることで、プラスの電荷を持つ 「正孔」が「自由電子」よりも多く なります。

3

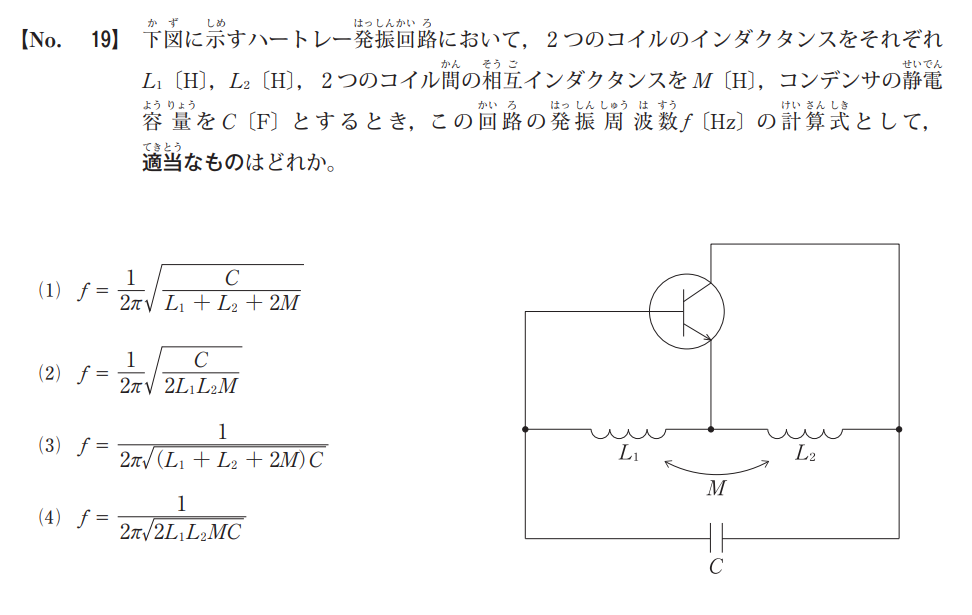

LC発振回路の基本となる共振周波数の式は次の通りです。

$f = \frac{1}{2\pi\sqrt{LC}}$

まず、 「合成インダクタンス$L$」 がいくらになるかを計算します。

回路図を見ると、2つのコイル$L_1$と$L_2$が直列につなげられ、それに対してコンデンサ$C$が並列に入っています。

直列に並んだコイルの場合、全体のインダクタンスは単純な和だけでなく、コイル同士の影響である 相互インダクタンス $M$を考慮する必要があります。

この回路では、$L_1$と$L_2$を流れる電流の向きが同じになるように巻かれている（和動接続）ため、合成インダクタンス$L_0$は次のようになります。

$L_0 = L_1 + L_2 + 2M$

基本の公式$f = \frac{1}{2\pi\sqrt{LC}}$の$L$の部分に、求めた合成インダクタンス$L_0$を代入します。

$f = \frac{1}{2\pi\sqrt{(L_1 + L_2 + 2M)C}}$

これが答えになります。

1

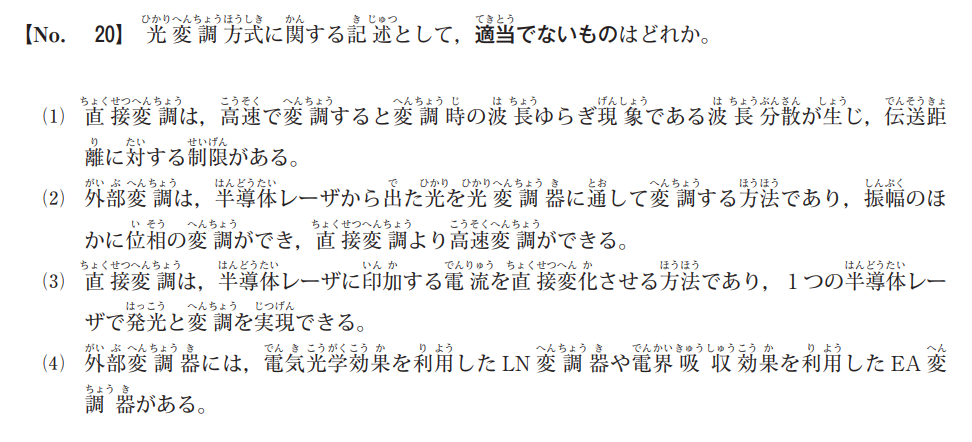

（1）誤り
長分散そのものは光ファイバの特性ですが、直接変調で問題になるのは「波長ゆらぎ（チャーピング）」です。
直接変調はレーザーダイオードの電流をON/OFFさせて信号を作ります。しかし、急激に電流を変えると、光の波長がわずかに変動（チャーピング）してしまいます。この「ゆらぎ」が波長分散の影響をより強く受けてしまい、信号がぼやけて長距離伝送ができなくなります。

（2）正しい
光源（レーザー）自体は常に一定で光らせておき、外側でシャッターのように光を操作するため、(1)で述べた波長ゆらぎ（チャーピング）がほとんど発生しません。 そのため、より高速かつ長距離の通信に向いています。

（3）正しい
レーザー素子1つで「発光」と「信号付与」の両方ができるため、構成がシンプルで安価です。短距離の通信によく使われます。

（4）正しい
LN変調器：電気光学効果（電圧をかけると屈折率が変わる性質）を利用。
EA変調器：電界吸収効果（電圧をかけると光を吸収する性質）を利用。
どちらも外部変調器です。
